Simcenter Flomaster





一維熱流系統模擬軟體

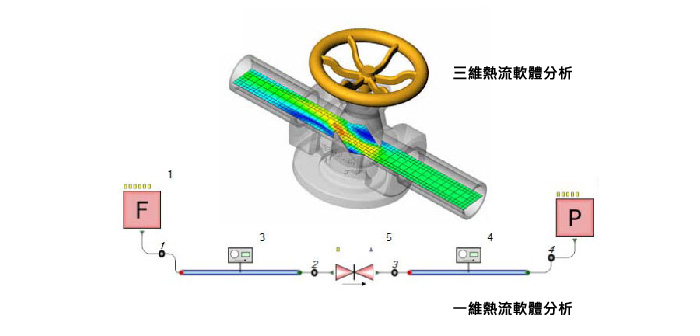

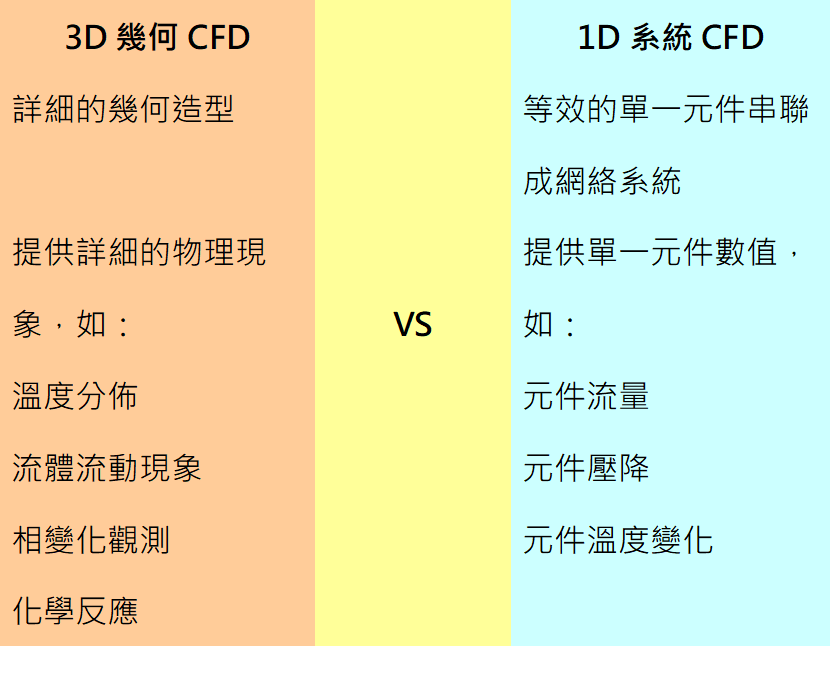

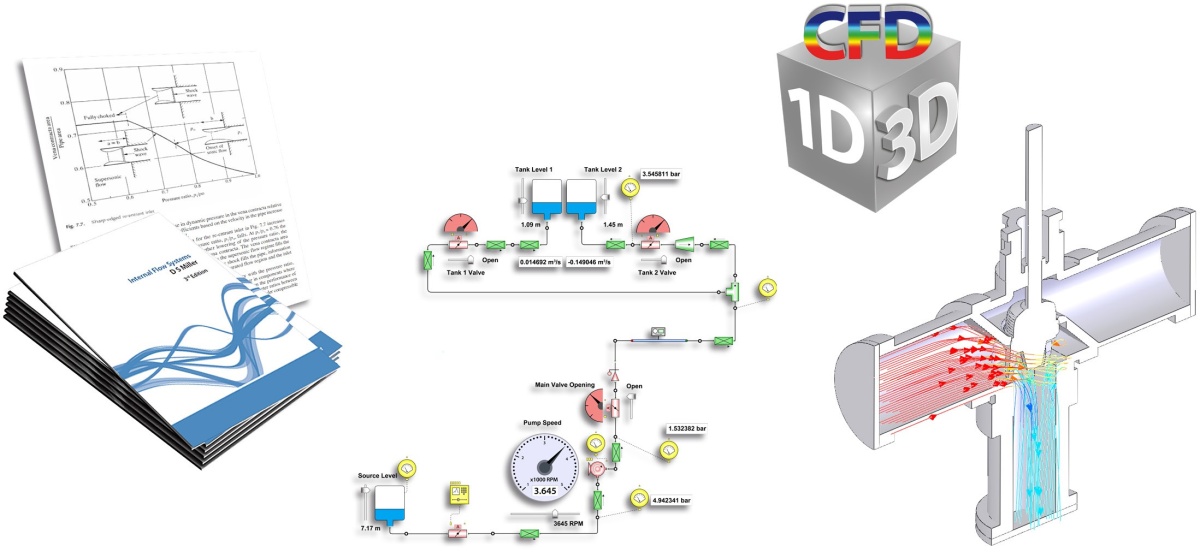

Flomaster為全球著名的一維熱流系統模擬軟體。對於一個廣大的系統架構使用三維熱流模擬軟體進行分析將動用到極大的計算資源，並耗費冗長的計算時間，不合乎使用軟體模擬規劃的所需要的經濟效益。所以使用一維計算流體力學分析的方式就可快速計算與獲得整個分析系統的熱流結果，以利於規劃。以下圖為例，三維計算流體力學軟體著重詳細的物理現象呈現，對於分析系統的任何特徵需有最詳盡的定義來進行模擬。一維計算流體力學軟體著重系統資料的呈現，以軟體所提供的物件屬性定義分析架構，透過計算得到系統各部位元件的相關熱流數值，對於複雜系統的規劃可得到最高的效益。



因此，利用Flomaster計算完的數值可引用於設計系統迴路、元件選擇與操作條件所帶來的系統影響等整體系統的相關設計評估。



軟體特色



• 友善的流程與操作介面

• 完善的資料庫與分析元件

• 豐富的結果數據與圖表

• 廣泛的應用領域

• 多元化的軟體溝通能力

友善的流程與操作介面

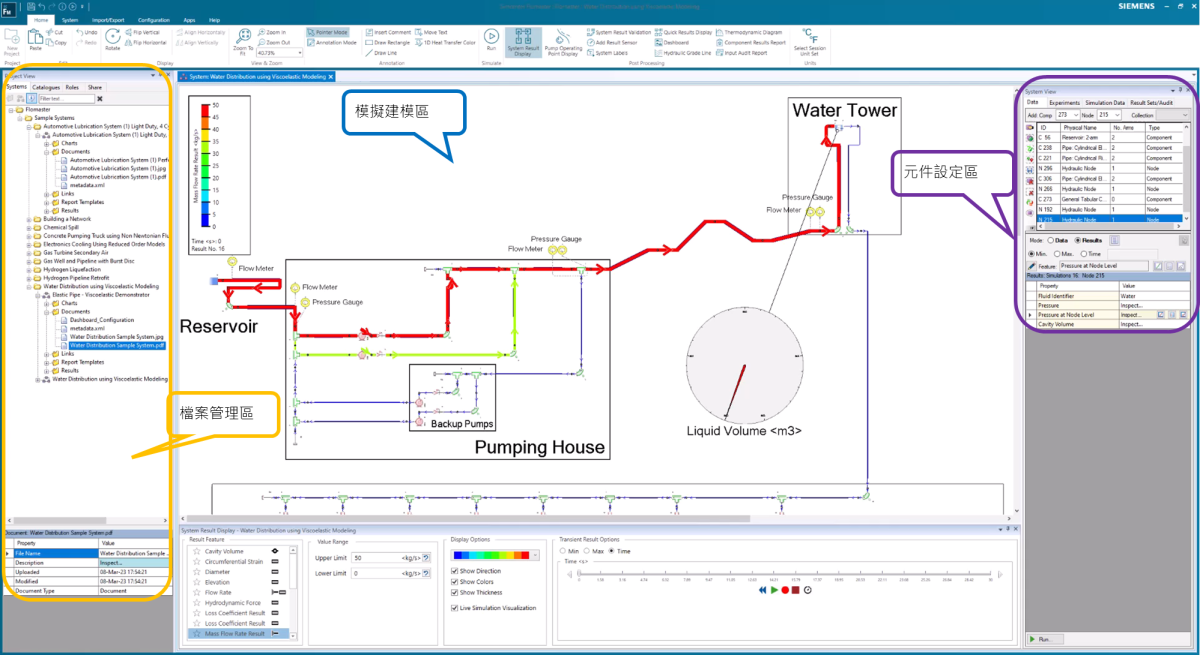

Flomaster軟體使用Windows操作介面，整合單一視窗進行模擬分析。操作介面分為檔案管理區、模擬元件資料庫區、模擬建模區、元件設定區與後處理區。分析人員使用檔案管理區進行建檔與管理，在模擬建模區拉取資料庫模擬元件進行建模，完成分析主架構。再於元件設定區設定邊界條件進行求解，完成模擬分析。最後透過後處理設定，得到分析結果。





完善的資料庫與分析元件

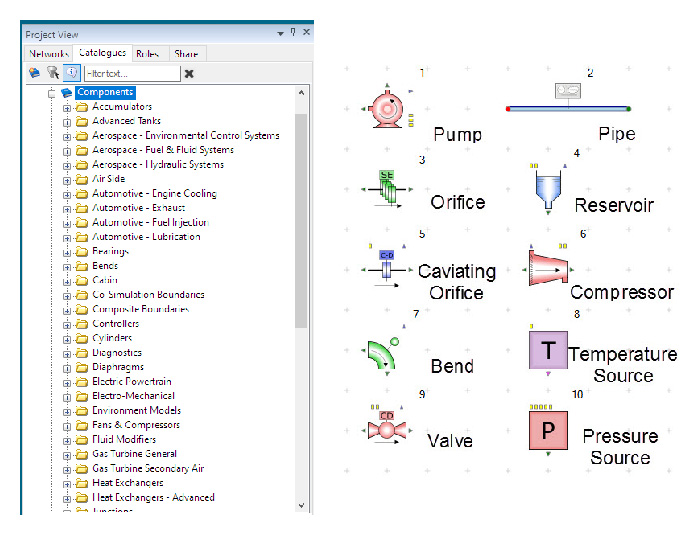

Flomaster根據不同的元件屬性、應用領域建立了多元的元件資料庫(Component databases)，例如閥件、管件、泵類、壓縮機、馬達、噴嘴、軸承、油缸等。工程師可藉由提供的元件建立系統分析所需要的架構，以各類元件(components)串連成系統進行模擬分析。



豐富的結果數據與圖表

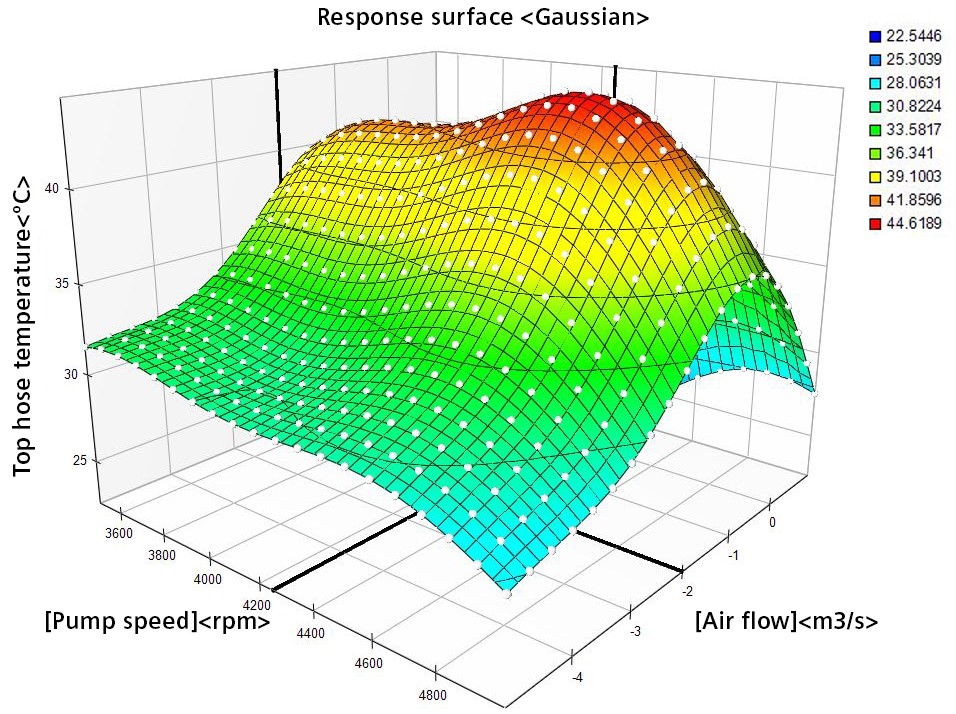

透過Flomaster元件模擬系統熱流情況，快速獲得元件所有熱流相關數據，並可透過圖表方式，呈現系統變化的情況。







廣泛的應用領域



• Aerospace Systems 航空太空科技

• Automotive Systems 汽車工業

• Marine Systems 船舶技術

• Oil & Gas Systems 石化工業

• Power Generation 發電系統

• Process Systems 管路配置規劃

• Water Distribution Systems 水資源管理









多元化的軟體溝通能力

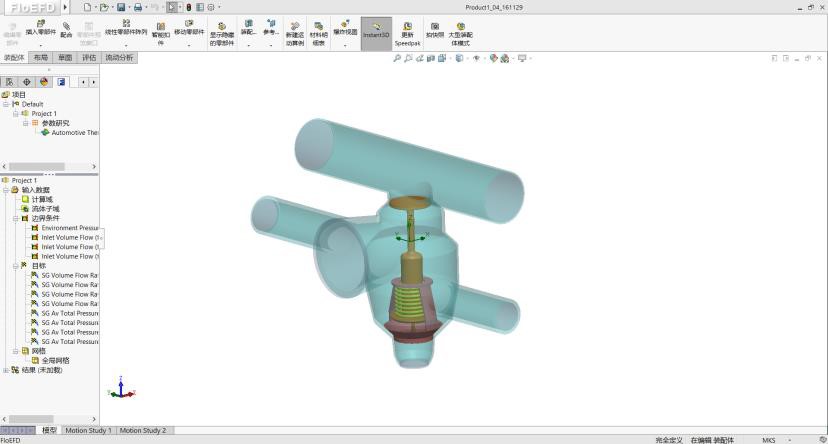

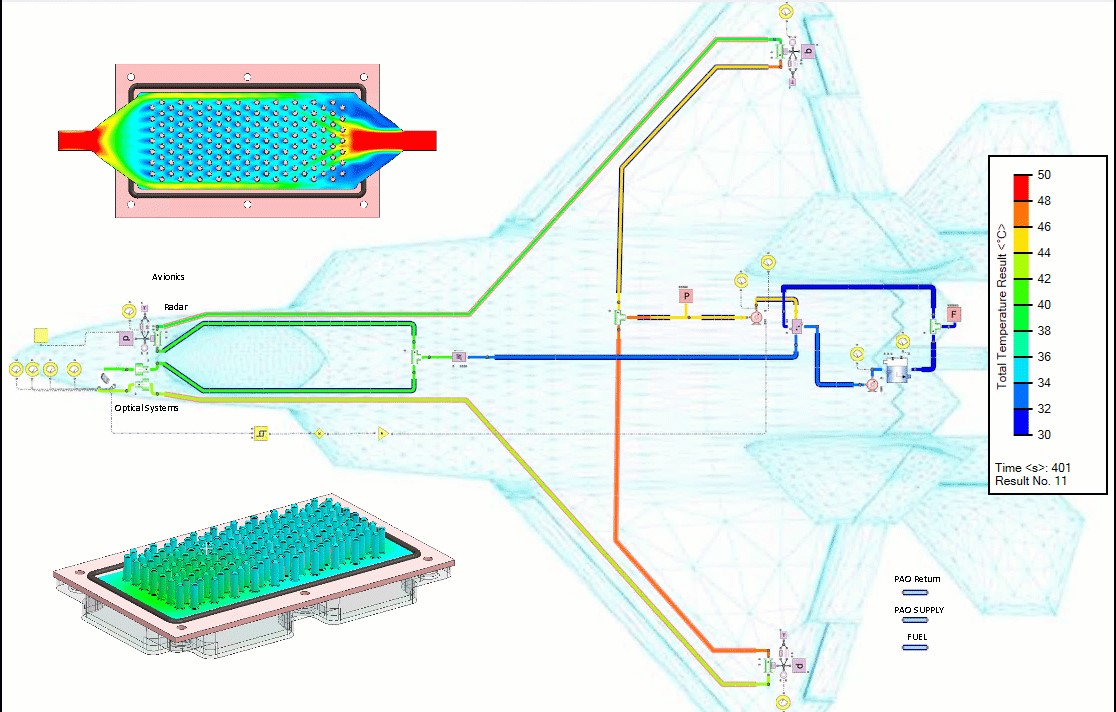

Flomaster提供廣大的擴充介面來支援軟體間的資料交流，以利於產品開發與規劃。舉凡如電腦繪圖軟體(CAD)、數值運算軟體、三維計算流體力學軟體(3D CFD)、優化軟體、耦合運算軟體等。目前FloEFD與Flomaster已經提供1D-3D分析的解決方案，利用FloEFD在三維分析的長處與Flomaster優異的一維系統分析進行耦合分析，提供軟體連結的窗口，詳情可參見"資料下載"。









Flomaster具備有以下模擬分析能力



• 模擬計算流體系統中的壓力、溫度、流量、流速等參數

• 運算穩態與暫態分析

• 可壓縮可考量熱傳遞現象

• 多重流體模擬分析

• 分析系統流量平衡

Flomaster應用案例



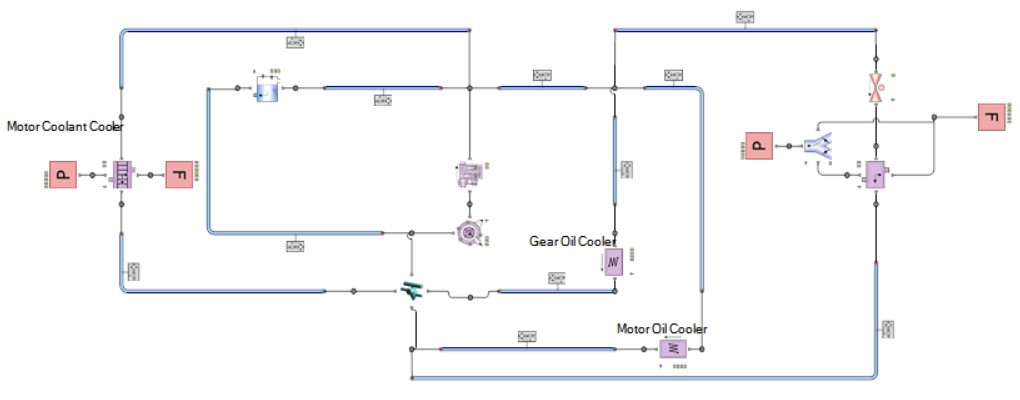

汽車工業分析



• Airside Systems空氣側分析: 系統壓降、空氣速度、熱性能

• Air Conditioning Systems空調系統: 能源消耗、座艙溫度

• Cooling Systems冷卻系統: 冷卻效益、冷媒評比、物件溫度

• Exhaust Systems:排氣系統: 評估壓降、壓損、流體速度

• Fuel & Injection Systems: 燃油系統

• Lubrication Systems潤滑系統: 分析充填率、油壓、油溫、流體速度等

• Vehicle Thermal Management (VTM): 車輛熱管理





船舶工業分析

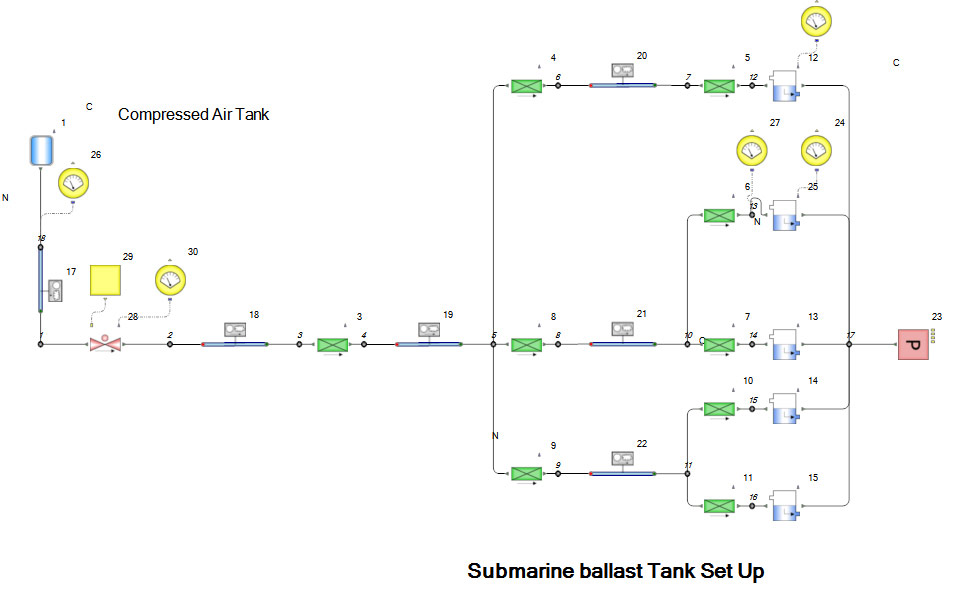

• Ballast systems: 船艙注水量、注水時間，排水量與排水時間分析

• Chilled Water Systems: 冰水系統分析，包含管路、幫浦、壓力平衡等分析

• Fire Suppression Systems: 消防水路配置

• Potable Water Systems: 飲用水與廢水管路配置

• Diesel Engines柴油引擎: Cooling system (high temperature loop, low temperature loop, final sea water loop)
