T3Ster SI (Thermal Transient Tester SI) － 暫態熱阻量測系統



• T3STER SI – 是一套全新設計的熱阻量測系統，不同於以往 T3STER 的硬體架構和軟體操作。

• T3STER SI 硬體設計為一個框架，可因應客戶需求自由配置加熱與量測的數量規格，功能提升具有更高的輸出功率及解析度。

• T3STER SI軟體全新升級，可使用Chrome與良好的網路連線隨時控制系統，操作頁面設計專屬操作 SOP 流程，讓新手能夠快速上手。



產品規格

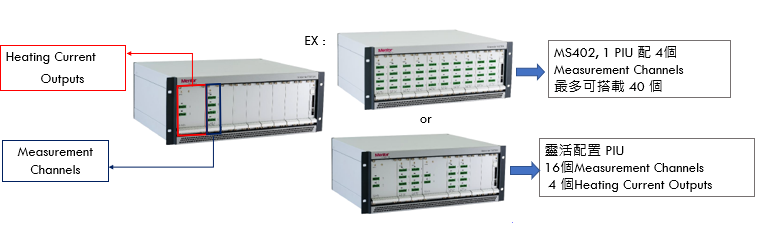

• T3STER SI硬體框架最多可容納10個Plug in Unit (PIU)

• 靈活配置Heating Current Output與Measurement Channel數量搭配

• 最多可設置10個Heating Current Outputs (5*LP220)

• 最多可設置40個Measurement Channels (10*MS401)

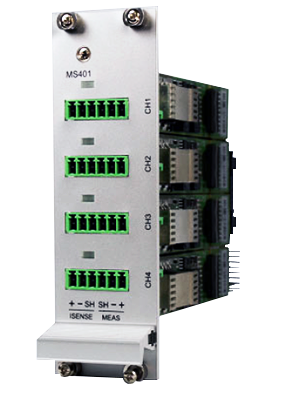

Measurement Units - MS401 (1*PIU)



• 含4個高解析度瞬態量測通道

• 18 Bit

• 1Msample / s採樣率

• 0.002°C Resolution

• 含4個感測電流源

• 6.2mA / 16 Bit

• 200mA / 10V

• 100mA / 20V

• 50mA / 40V

• 每個通道及電流源功能可獨立使用

• 通道皆獨立接地

Heating Current Units - LP220 (2*PIU)



• 含2個加熱電流輸出 (Max. 20W)

• 2A/10V, 1A/20V, 0.5A/40V

• 16 Bit

• 0.64mA @±20mA

• 6.4mA @±200mA

• 64mA @±2A

• 每個輸出通道具有相同接地電位

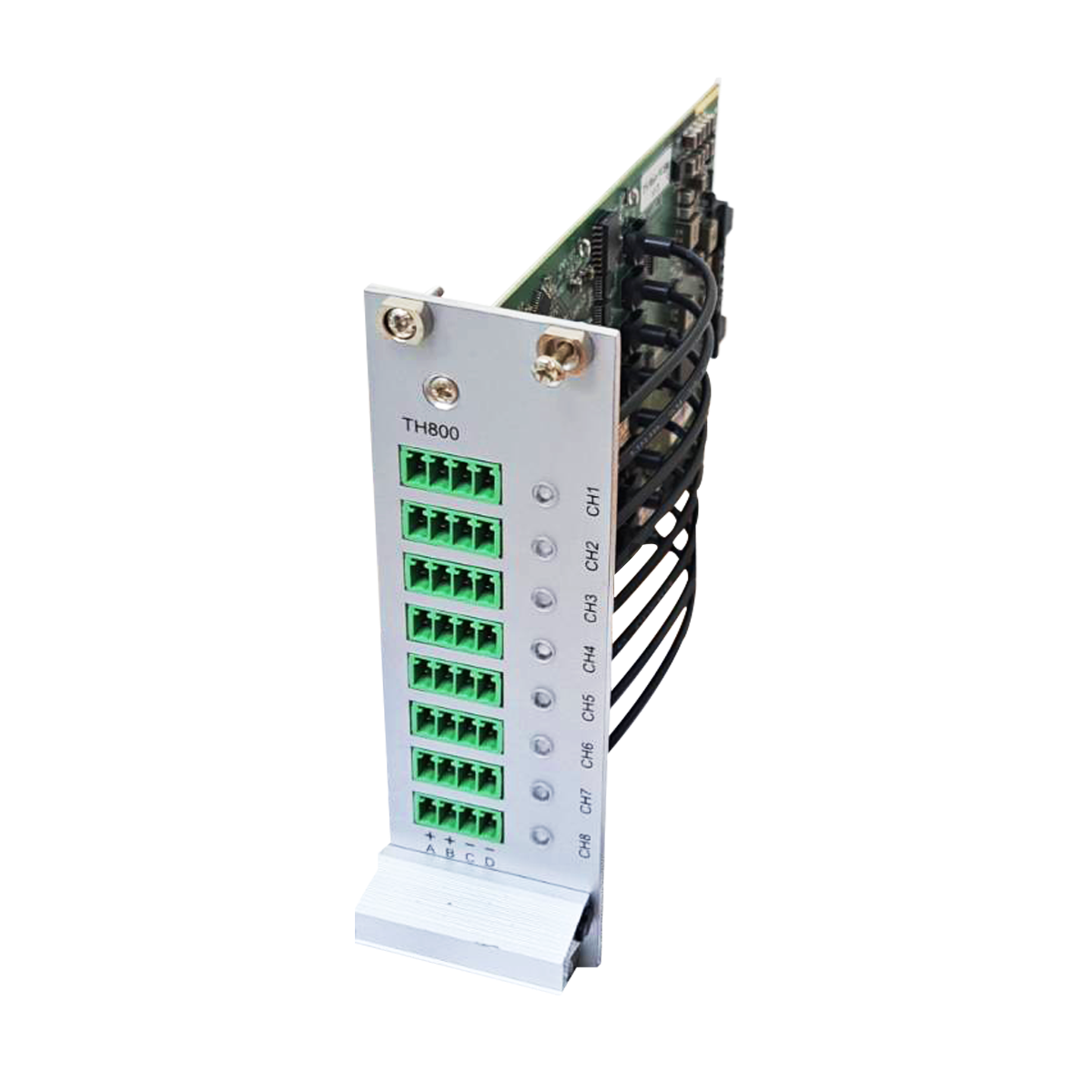

Temperature Sensor Measurement Units – TH800 (1*PIU)



• 可同時偵測8個發熱源的溫度表現

• 可與溫度傳感器和熱敏電阻相容

• Thermocouple J , K , T (100°C - 400°C)

• Resistive Temperature Detector (RTD)

• 2-wire/3-wire/4-wire

• 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k Ohm

• -100°C~400°C
