Simcenter™ Embed™ software：加速模型驅動嵌入式開發的視覺化環境

在智慧化與電氣化的浪潮下，嵌入式控制系統的開發複雜度與日俱增。作為 Siemens Xcelerator 平台的重要一環，Simcenter™ Embed™ software 是一款專為複雜控制系統設計的視覺化模型驅動開發 (Model-Based Development, MBD) 環境。

透過 Simcenter™ Embed™ software，工程師能將方塊圖 (Block Diagrams) 與狀態機 (State Charts) 模型，直接轉化為高效、可量產的微控制器 (MCU) 程式碼。研發團隊無需耗費大量時間進行繁瑣的手動編碼，即可在單一環境中完成從演算法模擬、處理器在環驗證到硬體布署的全流程，將核心精力專注於「控制邏輯的創新與優化」。

Simcenter™ Embed™ software 基於模型開發的視覺化編程環境



為什麼世界頂尖的工程團隊選擇Simcenter™ Embed™ software？

1. 業界領先的 Diagram-to-Code 自動代碼生成

內建高度成熟的代碼生成引擎，無需任何手動編寫，即可將您的控制模型直接轉換為符合 ANSI C 標準的微控制器代碼。生成的程式碼不僅結構緊湊、運行效率高，且具備極佳的可讀性，能有效消除手動編碼過程中的人為錯誤，加速產品上市時程 (Time-to-Market)。

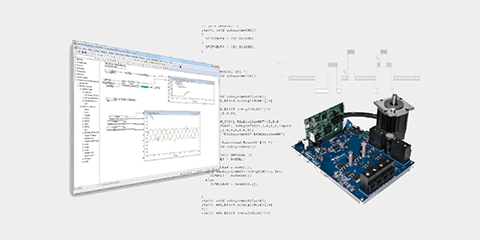

Simcenter™ Embed™ software 自動生成C代碼



2. 完整的硬體在環 (HIL/PIL) 模擬與即時驗證

Simcenter™ Embed™ software 提供無縫的軟體在環 (SIL)、處理器在環 (PIL) 及硬體在環 (HIL) 工作流。透過 HotLink 通訊技術，您可以在主機端運行受控體模型 (Plant Model) 的同時，讓控制演算法在目標 MCU 上即時執行。工程師能即時監控參數變化、動態調整 PID 增益，在實際硬體全面啟動前，大幅降低設備損壞風險與實測迭代次數。

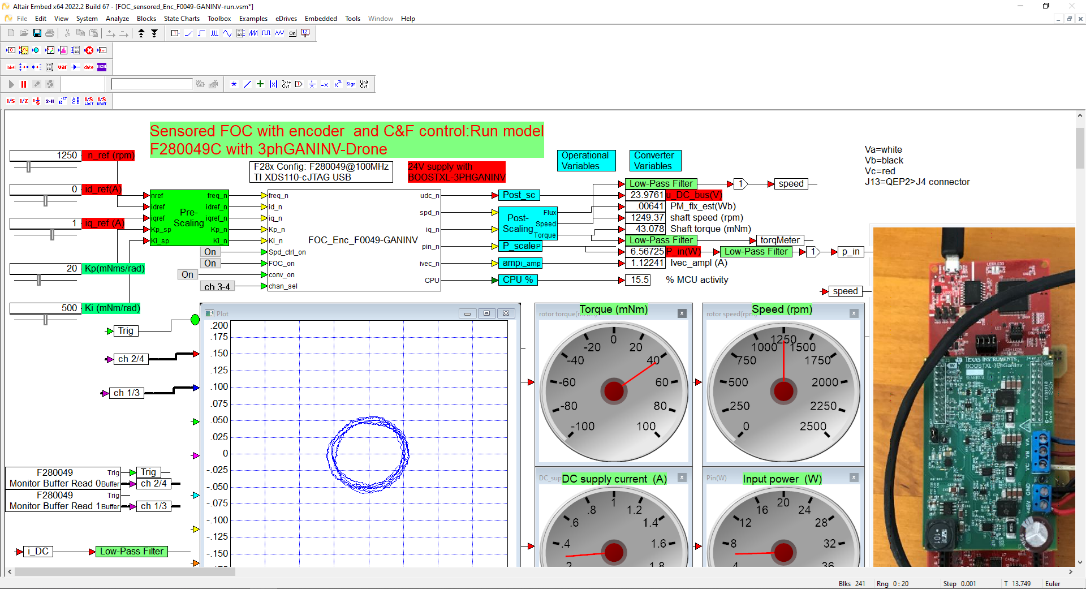

Simcenter™ Embed™ software 完整的硬體在環 (HIL/PIL) 模擬與即時驗證



3. 深度硬體最佳化與定點數 (Fixed-Point) 運算支援

針對工業界主流硬體，Simcenter™ Embed™ software 具備開箱即用的深度支援。系統內建強大的定點數運算庫，能自動處理溢位防範並將精度損失降至最低，幫助工程師在低成本 MCU 上也能實現複雜的演算法。廣泛支援包括：

• Texas Instruments (TI): C2000、MSP430 系列（深耕馬達與數位電源控制）

• ARM 基礎架構: Cortex-M 系列 (如 STM32)

其他微控制器: Arduino 及 Generic MCU 擴充支援

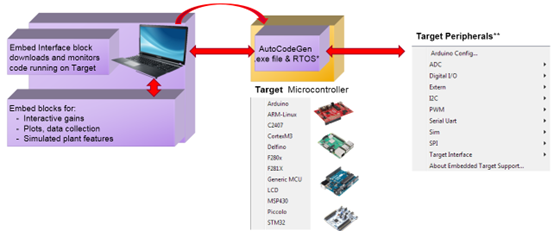

Simcenter™ Embed™ software 支援主流硬體



4. 視覺化狀態機 (State Charts) 設計

面對複雜的啟動序列、模式切換或故障診斷，透過直觀的狀態轉移圖即可輕鬆定義系統邏輯。Simcenter™ Embed™ software 能將這些動態邏輯無縫轉換為穩健的 C 程式碼，有效提升系統在異常狀況下的容錯能力與邏輯可靠度。

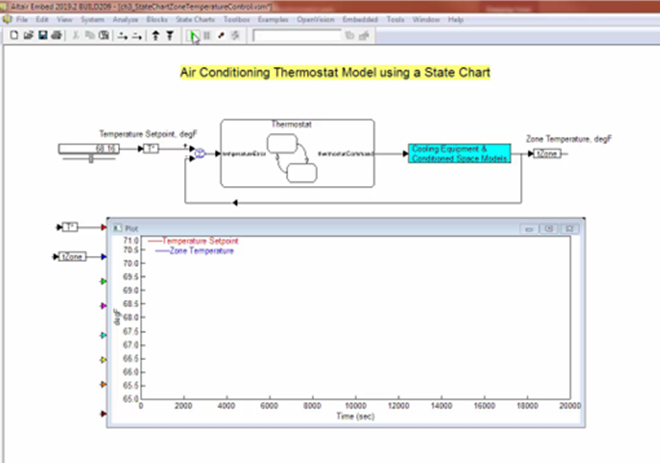

Simcenter™ Embed™ software State Charts功能
