Simcenter™ Simlab™ software：特徵導向的自動化多物理場模擬環境

在應對日益複雜的產品研發挑戰時，工程團隊不應將寶貴的時間消耗在重複的幾何清理與網格手動劃分上。Simcenter™ Simlab™ software 是一款專業、以流程為導向（Process-oriented）的多物理場模擬環境，旨在透過高度自動化的特徵辨識技術，將複雜裝配體的前處理與建模時間從數週大幅縮減至數小時。作為連結 CAD 幾何與高階求解器的核心樞紐，Simlab™協助企業實現高效、精確的模擬驅動設計（Simulation-Driven Design）。

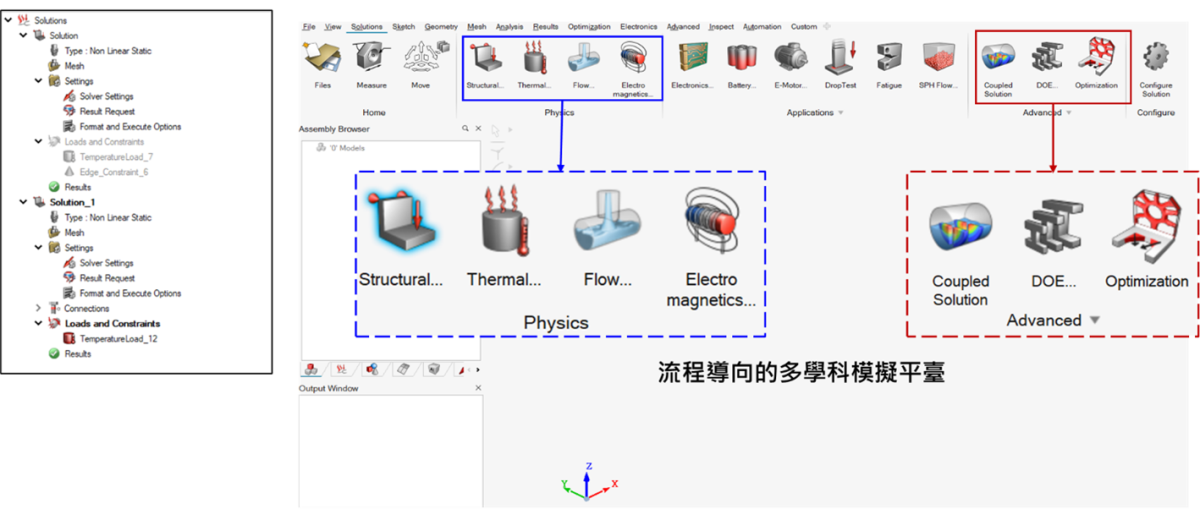

 Simcenter™ Simlab™ software 直覺且高度整合的多物理場工作環境



核心技術優勢

1. 流程導向的自動化網格技術 (Process-Oriented Automated Meshing)

Simcenter™ Simlab™ software 揚棄了傳統繁瑣的節點操作。系統具備強大的特徵識別能力，能自動辨識圓角、螺栓孔、圓柱面等幾何特徵，並根據工程師預設的網格控制（Mesh Controls）範本，自動產出高品質的四面體網格（Tetra Mesh）。針對螺栓、軸承或電磁擠出邊界，亦提供專業的六面體與楔形網格控制工具。高度自動化讓您的團隊能專注於結果分析與設計優化，而非網格修復。

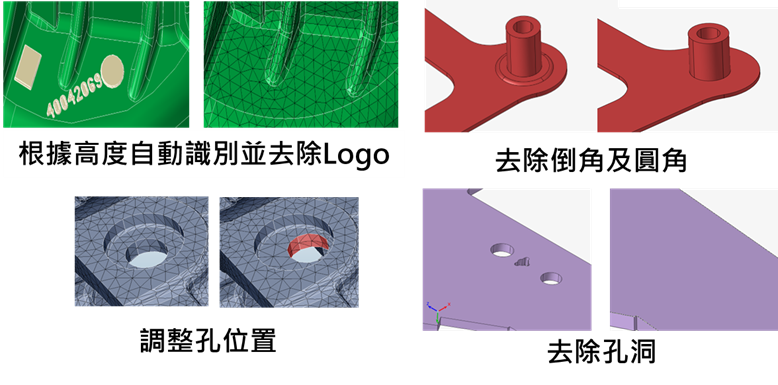

基於特徵的網格控制與自動化劃分技術



2. 雙向 CAD 關聯性設計 (Bi-directional CAD Associativity)

設計變更不代表模擬模型需要從零開始。Simcenter™ Simlab™ software 與主流 CAD 參數保持高度同步（CAD Associativity）。當設計尺寸更新時，系統能自動重新觸發網格劃分、接觸設定 (Contacts) 與邊界條件 (LBCs) 的施加。結合實驗設計 (DOE) 工作流，能大幅降低人為操作錯誤，確保研發流程的連續性。



3. 無縫的多物理場求解器整合 (Unified Multiphysics Solutions)

Simcenter™ Simlab™ software 在單一操作介面內深度整合了業界頂尖的求解技術：

• 結構分析：無縫接軌 Simcenter™ Optistruct® 進行線性/非線性靜力學、動力學與疲勞分析。

• 流體與熱傳：內建 Simcenter™ Acusolve™ 介面，輕鬆設定電子散熱、共軛熱傳 (CHT) 與流場模擬。

• 低頻電磁：作為 Simcenter™ Flux™ 3D 的主要模擬環境，提供專屬的馬達建模與電磁網格 (EM-Aided Mesh) 解決方案。支援多物理場耦合工作流，例如將電磁分析的熱損耗或力學負載，直接映射 (Load Mapping) 至流體與結構求解器中進行整合評估。

Simcenter™ Simlab™ software 多物理場整合



關鍵產業應用

電子系統設計與 PCB 可靠度分析

針對電子封裝與 PCB 產業的散熱與結構挑戰，Simcenter™ Simlab™ software 提供專屬的工作流。支援 ECAD 格式匯入、走線級寄生參數提取 (Parasitic Extraction)，以及快速設定跌落測試與隨機振動 (Random Response) 分析，協助工程師預防熱應力與振動造成的電子元件失效。

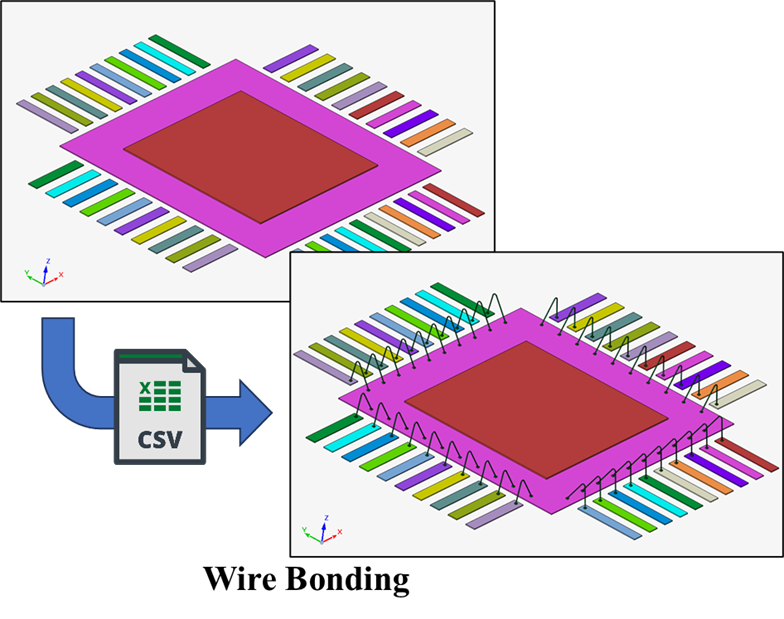

Simcenter™ Simlab™ software Electronics Tools



3D 電動馬達設計環境

全面支援電動馬達的 3D 建模與分析。內建馬達設計精靈與定子/轉子自動網格工具，能快速設定多轉速 NVH 分析（噪音、振動與聲振粗糙度），並驗證短路退磁等極端工況，是推動電氣化 (Electrification) 的關鍵利器。

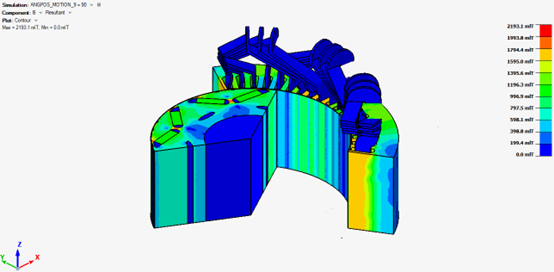

Simcenter™ Simlab™ software 模擬馬達特性
