Simcenter™ Fluxmotor™ software 極速預開發階段的馬達設計與性能評估專家

在現代馬達與電氣化系統開發的早期階段，如何在龐雜的參數組合中快速鎖定最佳設計，是工程團隊面臨的巨大挑戰。作為 Siemens Xcelerator 平台的一員，Simcenter™ Fluxmotor™ software 是一款專為馬達設計工程師打造的綜合性概念設計與性能評估平台。

它結合了直觀的操作介面與自動化的有限元素分析（FEA）核心，協助工程團隊從豐富的參數化範本出發，在短時間內完成馬達原型設計、多物理場預測與多方案對比。將傳統耗時數週的迭代週期，有效縮短至數天甚至數小時，穩健地推進數位轉型。

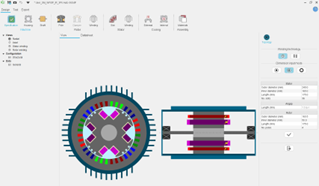

Simcenter™ Fluxmotor™ software 對馬達進行快速概念設計



核心優勢與關鍵功能

1. 參數化範本驅動的高效建模 (Template-Driven Motor Factory)

Simcenter™ Fluxmotor™ software 內建了廣泛且標準化的馬達組件庫，涵蓋永磁同步馬達 (PMSM)、感應馬達 (IM)、同步磁阻馬達 (Reluctance) 以及直流馬達 (DC) 等主流拓樸。工程師只需輸入幾何尺寸、繞組配置與材料屬性，系統便會自動生成高精度的 2D 模擬模型。這項自動化技術大幅降低了傳統有限元素軟體中繁瑣的手動網格劃分與前處理時間。

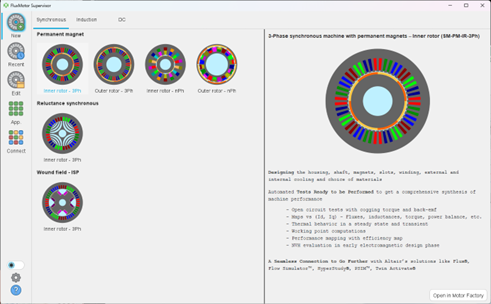

Simcenter™ Fluxmotor™ software 內建了廣泛的馬達範本



2. 快速產出效率地圖與性能矩陣 (Efficiency Map & Performance Matrix)

馬達在全工況下的性能表現是系統匹配的關鍵。透過強大的測試環境與優化演算法，系統能快速計算並產出效率地圖 (Efficiency Map)、轉矩-速度特性曲線以及各類損耗分佈。這為工程師提供了可靠的全局設計視野，確保早期設計方案的電磁性能符合專案預期。

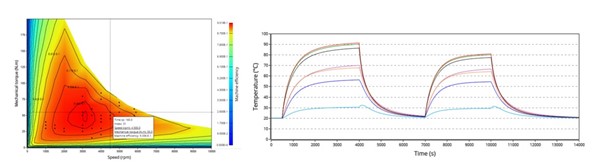

Simcenter™ Fluxmotor™ software 快速產出效率地圖 (Efficiency Map)



3. 電磁與熱網路的早期耦合評估 (Early Electro-Thermal Evaluation)

現代馬達設計不僅需要優異的電磁性能，熱力學的穩定性同樣不可或缺。Simcenter™ Fluxmotor™ software 具備早期的熱分析評估能力，並能無縫匯出模型（.flo 格式）至 Simcenter™ Fluxmotor™ software。透過構建集總參數熱網路 (Lumped Thermal Parameter Model)，工程師能在設計初期預估穩態溫升風險，從而降低後期回到 3D 階段進行大規模設計變更的成本。

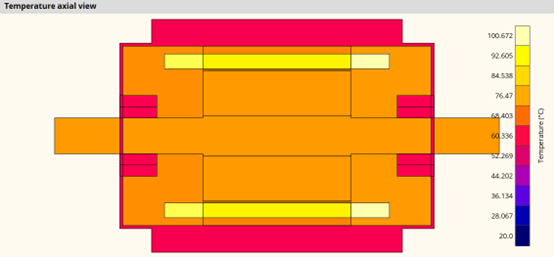

^{Simcenter™ Fluxmotor™ software} 內建熱分析評估功能



4. 跨平台模型匯出與系統模擬無縫銜接

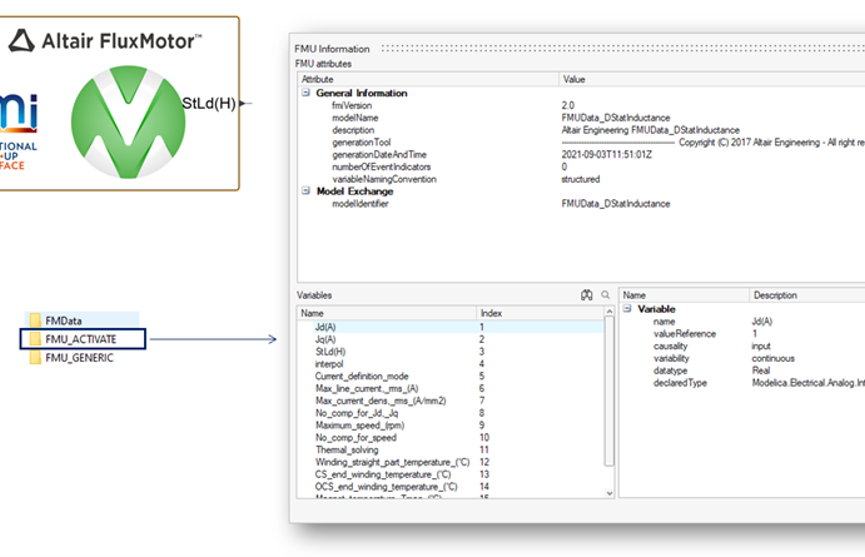

軟體不僅止於概念設計，更能將設計好的馬達模型直接匯出為 Python 腳本，無縫過渡至 Simcenter™ Fluxmotor™ software 2D/3D 進行更深度的暫態與局部細節分析；或匯出為系統級模型，用於後續的控制演算法開發，確保從虛擬設計到系統整合的數據一致性。
