【成功案例】筆電螢幕智慧開闔感測設計：從模擬到最佳化的完整解決方案
在競爭激烈的消費性電子市場中，每一個細節都攸關產品的品質與使用者體驗。 筆記型電腦螢幕的開闔感測，看似簡單的亮滅控制，背後卻隱藏著複雜的物理交互作用與設計挑戰。 本次成功案例，透過多工具整合模擬，協助客戶在設計初期精準掌握關鍵參數，大幅提升開發效率與產品可靠性。
挑戰：小元件、大學問
客戶需要為筆記型電腦設計一套螢幕開闔時的亮滅控制機制， 核心原理是透過機殼或螢幕邊框內埋設的小型磁鐵， 觸發霍爾元件（Hall Sensor）來偵測開闔狀態。
然而，這個設計實際上牽涉多重變數的交互影響：
- 磁鐵位置的細微偏差
- 螢幕開闔角度的動態變化
- 環境溫度對磁性材料特性的影響
- 供應電壓（Vcc）的波動
上述因素皆可能導致感測結果不穩定， 造成螢幕誤亮、誤滅或觸發延遲， 因此確認觸發區間穩定性成為產品開發的重要課題。
解決方案：三工具整合，全面覆蓋設計變數
為系統性解決上述挑戰， 我們採用 Simcenter 系列工具 建立完整多物理場模擬流程。
第一步｜Simcenter™ Flux™ — 磁場分析建模
建立精確磁場分析模型， 充分考量磁性材料隨溫度變化的特性曲線， 並將分析結果匯出為 FMU（Functional Mock-up Unit）， 作為後續系統模擬輸入基礎。
第二步｜Simcenter™ Twin Activate™ — 系統層級模擬
建立霍爾元件磁滯開關模型， 完整納入 Bop（操作點磁通密度） 與 Brp（釋放點磁通密度） 隨溫度及 Vcc 變化的行為特性， 並整合 Flux 的 FMU， 實現磁場與電路行為聯合模擬。
第三步｜Simcenter™ HyperStudy™ — 多參數最佳化
針對磁鐵位置、感測器配置與螢幕開闔角度， 進行系統化最佳化分析， 找出各種工況下皆能穩定觸發的最佳設計參數組合。
圖片1：透過 Simcenter Flux 建立精確的磁場分析模型

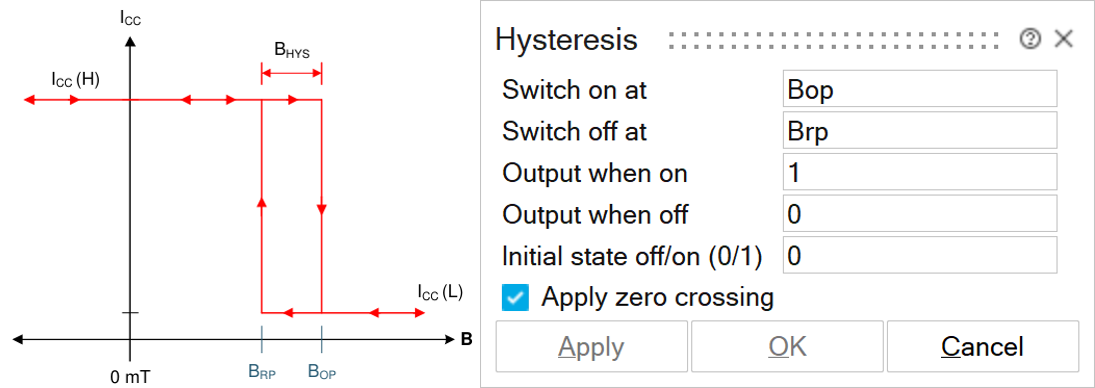

圖片2：在 Simcenter Twin Activate 建立霍爾元件磁滯開關模型
效益：設計初期就贏在起跑點
精準掌握觸發區間
在設計初期即可確認螢幕亮滅的穩定觸發範圍， 避免後期大幅設計變更。
降低誤判風險
有效評估溫度與電壓變化對感測結果的影響， 降低誤觸發或觸發延遲機率。
減少實體樣機次數
以模擬取代大量反覆實體驗證， 顯著縮短開發與驗證時程。
提升使用體驗
最佳化螢幕開啟與關閉觸發角度， 讓產品操作更加流暢直覺。
結論
此案例充分展示了 多物理場整合模擬 在消費性電子設計中的強大價值。從磁場分析、系統行為模擬到多參數最佳化， Simcenter 系列工具協助工程師在設計初期掌握複雜交互影響， 以更少時間與成本，完成更高品質的設計成果。
如果您也面臨類似的感測元件設計挑戰，歡迎與勢流科技聯繫，讓模擬驅動您的下一個創新！
